Ghid pentru elementele de fixare din oțel inoxidabil: șuruburi hexagonale, piulițe, șuruburi și șaibe plate explicate

Ce Sunt Elemente de fixare din oțel inoxidabil și de ce contează?

Elementele de fixare din oțel inoxidabil sunt componente mecanice utilizate pentru a îmbina, asigura sau poziționa două sau mai multe piese împreună. Ceea ce le diferențiază de elementele de fixare standard din oțel carbon este compoziția lor - conțin un minim de 10,5% crom, care reacționează cu oxigenul pentru a forma un strat de oxid pasiv la suprafață. Această folie invizibilă se auto-repară continuu, oferind elementelor de fixare din oțel inoxidabil o rezistență excepțională la rugină, coroziune și pete într-o gamă largă de medii. Indiferent dacă lucrați în construcții maritime, procesare alimentară, fabrici chimice, arhitectură în aer liber sau aplicații casnice de zi cu zi, elementele de fixare din oțel inoxidabil oferă o fiabilitate pe termen lung pe care alte materiale pur și simplu nu o pot egala.

Cele mai frecvent utilizate clase pentru elementele de fixare din oțel inoxidabil sunt 304 și 316. Gradul 304 este potrivit pentru aplicații de uz general, inclusiv construcții de interior, mașini și utilizare ușoară în exterior. Gradul 316 conține molibden, care îi sporește rezistența la cloruri și apa sărată, făcându-l alegerea preferată pentru mediile de coastă, marine și chimice. Înțelegerea acestor grade vă ajută să selectați elementul de fixare potrivit pentru lucrarea potrivită - o decizie care afectează în mod direct longevitatea și siguranța ansamblului dumneavoastră.

Șuruburi cu cap hexagonal din oțel inoxidabil : Structură, standarde și selecție

Șuruburile cu cap hexagonal din oțel inoxidabil, denumite în mod obișnuit șuruburi hexagonale, sunt una dintre cele mai utilizate elemente de fixare atât în mediul industrial, cât și în construcții. Acestea au un cap cu șase laturi care permite strângerea ușoară cu o cheie sau o dulie, o tijă filetată complet sau parțial și sunt proiectate pentru a fi utilizate cu o piuliță sau orificiu filetat. Capul hexagonal oferă o suprafață mare de rulment și acceptă un cuplu semnificativ fără a deteriora capul de fixare, motiv pentru care șuruburile hexagonale sunt alese pentru conexiunile structurale de înaltă rezistență.

Aceste șuruburi sunt fabricate conform standardelor internaționale, cum ar fi ISO 4014 (filetat parțial), ISO 4017 (filetat complet), DIN 931 și DIN 933. În America de Nurd, ASME B18.2.1 guvernează șuruburile hexagonale din seria inch. Când selectați șuruburi hexagonale din oțel inoxidabil, trebuie să luați în considerare tipul filetului (metric sau imperial), diametrul, pasul filetului și lungimea. Un șurub care este prea scurt nu va angaja suficiente filete pentru o îmbinare sigură; unul care este prea lung poate ieși în pericol sau poate interfera cu componentele adiacente.

Aplicații comune ale șuruburilor hexagonale din oțel inoxidabil

• Conexiuni structurale din oțel în poduri și clădiri expuse la intemperii
• Accesorii maritime pentru punte, construcție de bărci și construcție de docuri
• Echipamente de prelucrare a alimentelor și a băuturilor care necesită condiții sanitare
• Flanșe și recipiente sub presiune pentru instalații chimice
• Sisteme HVAC și carcase mecanice exterioare

Piulițe hexagonale și piulițe standard din oțel inoxidabil: diferențe și utilizări

Piulițele hexagonale din oțel inoxidabil sunt omologul standard pentru șuruburile hexagonale. Au un filet interior și un exterior cu șase fețe care permite strângerea cu o cheie. Disponibil în variante de înălțime completă (standard) și subțire/bloc, piulițele hexagonale sunt produse conform ISO 4032, ISO 4033, DIN 934 și alte standarde echivalente. Atunci când sunt asociate cu un șurub hexagonal din oțel inoxidabil, acestea creează o îmbinare completă, rezistentă la coroziune, potrivită pentru condiții solicitante.

Dincolo de piulița hexagonală tradițională, piulițele din oțel inoxidabil vin în mai multe forme specializate, fiecare proiectată pentru nevoi specifice de performanță. Piulițele de blocare din nailon (echivalent ISO 7042) folosesc un guler de nailon pentru a rezista slăbirii induse de vibrații - o caracteristică critică în aplicațiile de automobile și mașini. Piulițele cu flanșă încorporează o flanșă integrată asemănătoare unei șaibe care distribuie sarcina pe o zonă mai largă, reducând necesitatea unei șaibe separate. Piulițele cu cap (piulițe ghinde) acoperă capetele șuruburilor expuse din motive estetice și pentru a preveni deteriorarea filetului. Înțelegerea tipului de piuliță de utilizat este la fel de importantă ca și alegerea șurubului corect.

Tipuri de piulițe din oțel inoxidabil dintr-o privire

Șuruburi din oțel inoxidabil: alegerea corectă a capului și a tipului de antrenare

Șuruburile din oțel inoxidabil diferă de șuruburi prin faptul că sunt de obicei proiectate pentru a fi introduse direct într-un material fără a necesita o piuliță. Sunt disponibile într-o varietate enormă de stiluri de cap și tipuri de antrenare, fiecare oferind avantaje specifice în funcție de aplicație. Cea mai importantă decizie la selectarea șuruburilor din oțel inoxidabil este potrivirea stilului capului și tipului de antrenare la mediul de instalare, cerințele de încărcare și aspectul dorit.

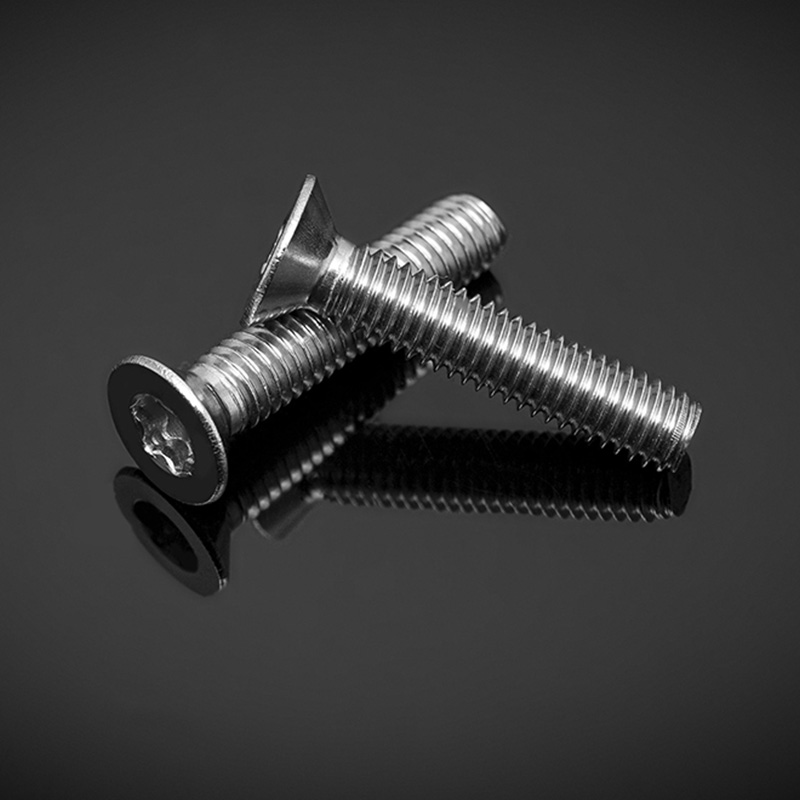

Șuruburile cu cap cilindric oferă un vârf rotunjit cu profil redus, cu o suprafață largă de rulment, ceea ce le face potrivite pentru lucrările de asamblare generală. Șuruburile înecate (cap plat) stau la același nivel cu suprafața materialului - esențial pentru aplicațiile în care capete proeminente ar crea pericole de siguranță sau ar interfera cu piesele în mișcare. Șuruburile cu cap truss au un cap foarte lat, cu profil redus, pentru utilizare în materiale subțiri sau moi. Pentru aplicațiile din lemn în aer liber, șuruburile autofiletante din oțel inoxidabil cu un cap de cornetă sunt utilizate în mod obișnuit pentru a fixa pardoseala, sidingul și gardurile, deoarece strâng materialul de suprafață fără a-l crăpa.

Tipuri de unități și când să le folosiți

• Phillips (PH): Cel mai comun tip de unitate la nivel mondial. Ușor de utilizat cu unelte electrice, dar predispus la desprindere (alunecare) la un cuplu ridicat.
• Slot: Design simplu cu un singur slot. Preferat în aplicații cu cuplu redus, precizie și întreținere a mașinilor mai vechi.
• Torx (TX / Star): Acționare în stea în șase puncte cu transfer superior de cuplu și deplasare minimă. Ideal pentru asamblare/dezasamblare de mare rezistență sau repetate.
• Pozidriv (PZ): Un design Phillips îmbunătățit, care oferă o implicare mai bună a biților. Standard in constructii si tamplarie europene.
• Priză hexagonală (Allen): Unitate hexagonală internă pentru utilizare cu chei hexagonale sau biți hexagonal. Frecvent în mașini, mobilier și aplicații de fixare ascunsă.

O notă importantă atunci când utilizați șuruburi din oțel inoxidabil: uzura este un risc real. Uzura apare atunci când filetele șurubului și piuliței din oțel inoxidabil se prind împreună din cauza frecării și căldurii generate în timpul strângerii, făcând aproape imposibilă dezasamblarea fără a rupe elementul de fixare. Pentru a preveni uzura, aplicați întotdeauna un lubrifiant anti-gripare sau utilizați elemente de fixare din diferite clase de oțel inoxidabil (de exemplu, un șurub 316 cu o piuliță 304). Reducerea vitezei de strângere reduce, de asemenea, semnificativ riscul de uzură.

Șaibe plate din oțel inoxidabil: distribuirea sarcinii și protecția suprafeței

O șaibă plată din oțel inoxidabil este o placă subțire, în formă de disc, cu un orificiu central dimensionat pentru a se potrivi peste un șurub sau un șurub. Deși poate părea a fi un accesoriu minor, rolul său într-o articulație fixată este semnificativ funcțional. Șaibe plate distribuie sarcina de prindere a unei piulițe sau a unui cap de șurub pe o suprafață mai mare, ceea ce împiedică dispozitivul de fixare să tragă prin materiale mai moi și reduce deteriorarea suprafeței piesei prinse. Acest lucru este deosebit de important atunci când se fixează în lemn, plastic, aluminiu sau alte materiale care sunt mai moi decât oțelul inoxidabil.

Șaibe plate din oțel inoxidabil protejează, de asemenea, finisarea suprafeței materialului îmbinat. Când o piuliță sau un cap de șurub se rotește direct pe o suprafață vopsită sau lustruită, provoacă zgârieturi și țesături. O șaibă plată între capul de fixare și suprafață elimină această deteriorare. În aplicațiile electrice, șaiba servește și ca spațiu izolator atunci când este utilizată cu șaibe de nailon sau cauciuc dedesubt. Șaibe plate standard din inox sunt produse conform DIN 125A, ISO 7089 și ISO 7090 (cu teșit), cu dimensiuni variind de la M2 la M64 în dimensiuni metrice și imperiale echivalente.

Când să folosiți șaibe plate

• Sub capetele șuruburilor și piulițelor atunci când se fixează pe lemn, compozite sau metale moi
• Pe găuri supradimensionate sau cu fante prin care capul șurubului ar trece altfel
• Pentru a proteja suprafețele lustruite sau vopsite de deteriorarea contactului în timpul strângerii
• În combinație cu șaibe arc (de blocare) pentru a oferi o suprafață de așezare plană pentru șaibe de blocare
• În racordurile țevilor cu flanșă pentru a crea o poziție uniformă a garniturii pe suprafața flanșei

Cum să potriviți componentele de fixare din oțel inoxidabil pentru un ansamblu complet

Selectarea componentelor individuale de fixare este doar jumătate din sarcină - asamblarea lor corectă într-o îmbinare completă și fiabilă necesită o calitate potrivită a șuruburilor, a piuliței, a dimensiunii șaibei și a pregătirii suprafeței. O nepotrivire a oricăruia dintre aceste elemente poate duce la defecțiuni, coroziune sau dificultăți în timpul întreținerii. Următoarele îndrumări practice vă vor ajuta să vă asigurați că ansamblurile dumneavoastră de fixare din oțel inoxidabil funcționează conform prevederilor pe toată durata de viață.

Mai întâi, potriviți gradul tuturor componentelor. Dacă utilizați un șurub hexagonal din oțel inoxidabil 316, utilizați piulițe și șaibe din oțel inoxidabil 316. Amestecarea calităților nu cauzează neapărat o defecțiune imediată, dar poate crea o diferență de potențial galvanic sau o rezistență inconsistentă la coroziune care slăbește îmbinarea în timp. În al doilea rând, verificați compatibilitatea filetului: atât șurubul, cât și piulița trebuie să utilizeze același standard de filet (metric sau UNC/UNF imperial) și același pas. Un șurub metric M10 cu pas de 1,5 mm necesită o piuliță cu aceleași specificații - filetarea încrucișată cu o piuliță incorectă va distruge ambele componente.

În al treilea rând, dimensionați corect mașina de spălat plată. Diametrul interior al șaibei trebuie să fie suficient de mare pentru a trece peste tija șurubului fără joc excesiv, în timp ce diametrul exterior ar trebui să fie adecvat pentru sarcina distribuită. Șaibe standard DIN 125 sunt bune pentru majoritatea aplicațiilor, dar aplicațiile grele sau structurale pot necesita șaibe de serie mare cu un diametru exterior semnificativ mai mare. În cele din urmă, aplicați întotdeauna cuplul corect folosind o cheie dinamometrică calibrată - strângerea excesivă a elementelor de fixare din oțel inoxidabil riscă uzura și dezlipirea filetului, în timp ce strângerea insuficientă creează slăbire sub vibrații sau sarcini dinamice.

Comparație cu clasele de fixare din oțel inoxidabil: 304 vs 316 vs A2 vs A4

Denumirile de calitate pentru elementele de fixare din oțel inoxidabil pot fi confuze, în special pentru că același material este menționat prin denumiri diferite în standarde diferite. Standardul ISO 3506 clasifică elementele de fixare din oțel inoxidabil ca A2 (echivalent cu 304) și A4 (echivalent cu 316), cu clasele de proprietate 50, 70 și 80 indicând nivelurile de rezistență la tracțiune. Standardele americane se referă de obicei direct la clasele de aliaje AISI (304, 316). Înțelegerea acestor echivalențe previne erorile costisitoare de specificație.

Pentru majoritatea aplicațiilor comerciale de construcții și de inginerie generală, elementele de fixare A2-70 (304) oferă un echilibru excelent între rezistență la coroziune, rezistență și rentabilitate. În medii cu expunere la apă sărată, substanțe chimice acide sau apă clorurată - cum ar fi împrejurimile piscinei, platformele maritime sau fabricile farmaceutice - trebuie întotdeauna specificate A4-70 sau A4-80 (316). Folosirea elementelor de fixare A2 în medii cu clorură grea va duce la coroziune prin sâmburi și eventuala defecțiune a îmbinărilor, indiferent de cât de bine sunt asamblate componentele.

Întreținerea și inspecția ansamblurilor de fixare din oțel inoxidabil

Unul dintre avantajele elementelor de fixare din oțel inoxidabil este necesarul redus de întreținere în comparație cu alternativele din oțel carbon placat sau vopsit. Cu toate acestea, „întreținere redusă” nu înseamnă „întreținere zero”. Inspecția periodică este esențială, în special în aplicațiile structurale, critice pentru siguranță sau cu vibrații ridicate. Inspecția vizuală ar trebui să caute semne de rugină a suprafeței (care pot indica contaminarea de la uneltele din oțel carbon din apropiere sau particulele înglobate în suprafață), coroziunea în crăpături în îmbinările strânse și orice fisurare sau deformare vizibilă sub capul șurubului sau a piuliței.

Dacă pete de rugină apar pe un element de fixare din oțel inoxidabil, altfel sănătos, aceasta se datorează adesea contaminării libere cu fier de la uneltele din oțel carbon, praful de șlefuit sau contactul cu suprafețele din oțel carbon. Acest lucru poate fi remediat prin pasivare - curățare cu o soluție de acid citric sau azotic care îndepărtează contaminarea cu fier și reface stratul protector de oxid. Pentru ansamblurile care sunt dezasamblate periodic, inspectați întotdeauna filetele cu atenție pentru a nu se deteriora înainte de reasamblare și înlocuiți orice elemente de fixare care prezintă filete deformate sau prinse. Reutilizarea elementelor de fixare cu galerie crește dramatic riscul defecțiunii în timpul funcționării și dezlipirea filetului.

Verificările cuplului sunt recomandate după perioada inițială de service în aplicațiile predispuse la vibrații, deoarece elementele de fixare din oțel inoxidabil pot experimenta o ușoară relaxare (înglobare) la interfața îmbinării în timpul serviciului timpuriu. Restrângerea la valoarea specificată după 24-48 de ore de funcționare asigură că îmbinarea rămâne fixată corect. Pentru instalațiile permanente care nu vor fi inspectate în mod regulat, luați în considerare utilizarea compușilor de blocare a filetului clasificați pentru oțel inoxidabil sau investiți în caracteristici de blocare mecanică, cum ar fi piulițe cu cuplu predominant, pentru a menține sarcina de prindere pe termen lung.
