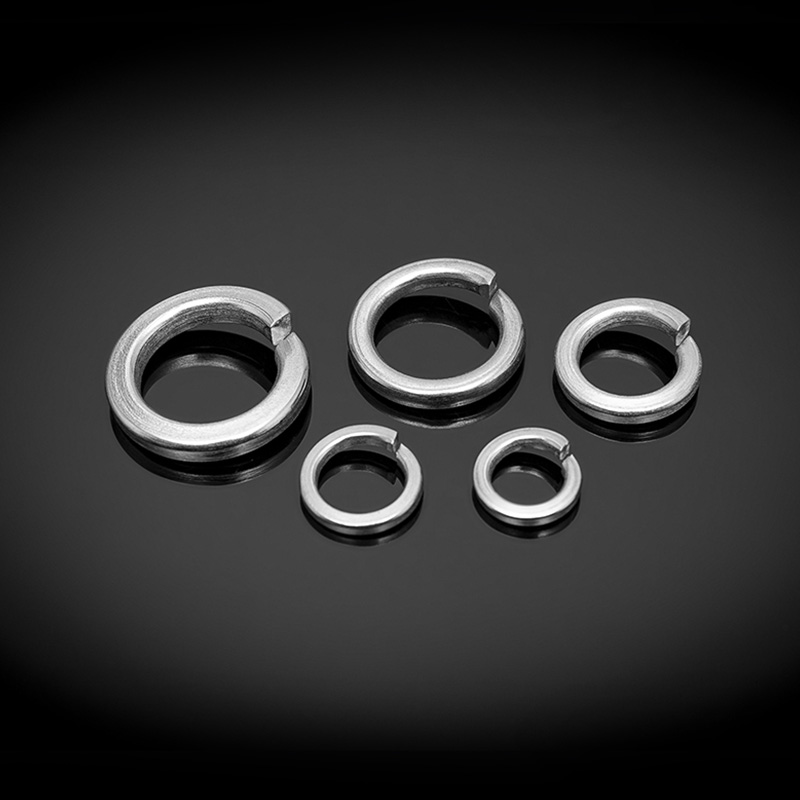

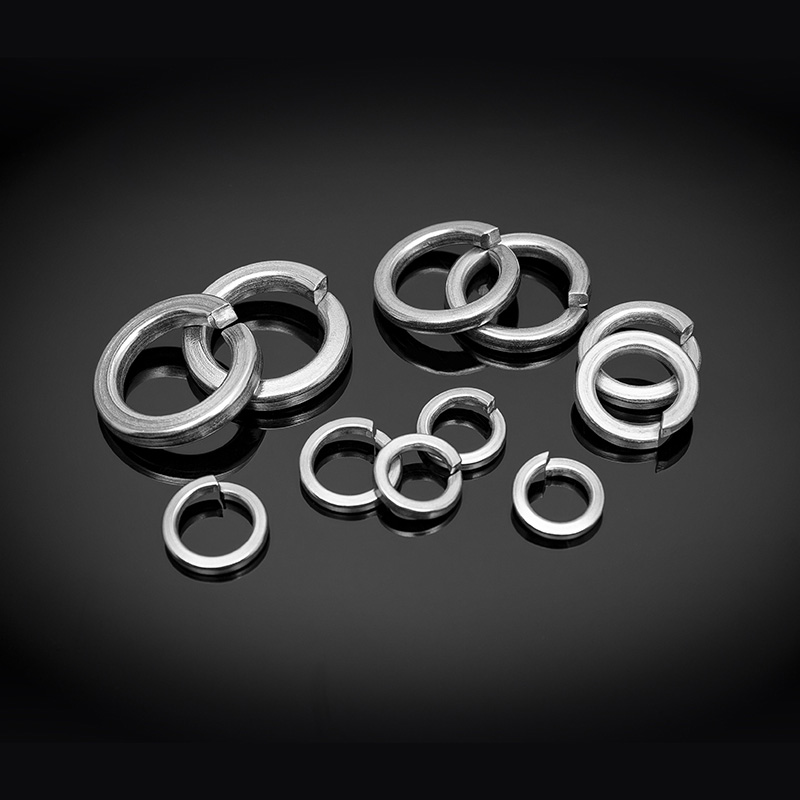

Șaibe arc din oțel inoxidabil DIN127

Șaibe arc din oțel inoxidabil DIN127
Șaibe arc din oțel inoxidabil DIN127 Șaibe arc din oțel inoxidabil DIN127

Caracteristici de aspect

Design rotund standard, oferă o funcție de bază de distribuție a sarcinii, de obicei metal, suprafață netedă

Caracteristici interne

Orificiul intern este de dimensiune standard, utilizat în mod obișnuit pentru conexiunile cu șuruburi standard.

Scopul principal

Folosit pentru conectarea la sarcini obișnuite pentru a preveni uzura și pentru a asigura distribuția sarcinii

Avantaje și caracteristici

Oferă o soluție simplă și eficientă, utilizată pe scară largă în echipamente și conexiuni convenționale

Utilizări tipice

Potrivit pentru echipamente mecanice și conexiuni de sarcină ușoară

Indicatori cheie pentru selecție

Dimensiune (diametru, grosime, diametru găuri), material (oțel inoxidabil sau alt metal)

Cerințe specifice industriei

Industria de mașini: Potrivit pentru conexiuni de sarcină convenționale, aplicații cu costuri reduse.

PREV：ASME/ANSI B18.21.3 (ANSI) Șaibe elastice din oțel inoxidabilURMĂTORUL：Nici un articol următor

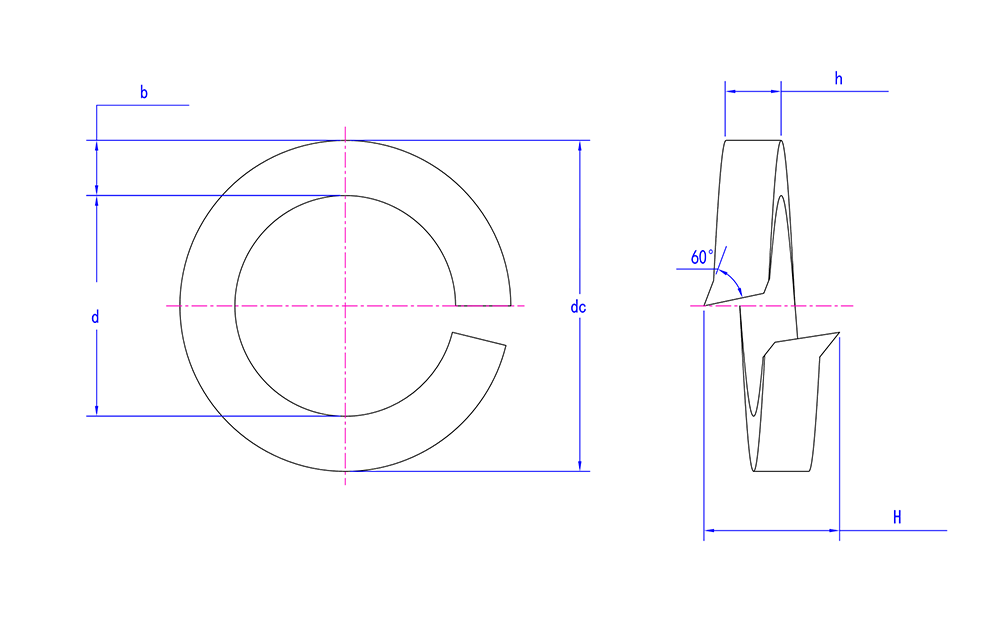

Caietul de sarcini al produsului:

Lun Φ3 Φ3.5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36 Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60 Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
d min 3.1 3.6 4.1 5.1 6.1 7.1 8.1 10.2 12.2 14.2 16.2 18.2 20.2 22.5 24.5 27.5 30.5 36.5 39.5 42.5 45.5 49 53 57 61 65 69 73 81 91 101
d max 3.4 3.9 4.4 5.4 6.5 7.5 8.5 10.7 12.7 14.7 17 19 21.2 23.5 25.5 28.5 31.7 37.7 40.7 43.7 46.7 50.5 54.5 58.5 62.5 66.5 70.5 74.5 82.5 92.5 102.5
b max 1.4 1.4 1.6 1.9 2.65 2.65 3.15 3.7 4.2 4.7 5.2 5.2 6.2 6.2 7.25 7.25 8.25 10.25 10.25 12.25 12.25 12.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25
b min 1.2 1.2 1.4 1.7 2.35 2.35 2.85 3.3 3.8 4.3 4.8 4.8 5.8 5.8 6.75 6.75 7.75 9.75 9.75 11.75 11.75 11.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75
h max 0.9 0.9 1 1.3 1.7 1.7 2.1 2.35 2.65 3.15 3.7 3.7 4.2 4.2 5.2 5.2 6.2 6.2 6.2 7.25 7.25 7.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25
h min 0.7 0.7 0.8 1.1 1.5 1.5 1.9 2.05 2.35 2.85 3.3 3.3 3.8 3.8 4.8 4.8 5.8 5.8 5.8 6.75 6.75 6.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75
H min 1.9 1.9 2.1 2.7 3.6 3.6 4.6 5 5.8 6.8 7.8 7.8 8.8 8.8 11 11 13.6 13.6 13.6 15.6 15.6 15.6 18 18 18 18 18 18 18 18 18
H max 2.1 2.2 2.5 3.2 4.2 4.2 5.4 5.9 6.8 8 9.2 9.2 10.4 10.4 13 13 16.1 16.1 16.1 18.4 18.4 18.4 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2
dc max 6.2 6.7 7.6 9.2 11.8 12.8 14.8 18.1 21.1 24.1 27.4 29.4 33.6 35.9 40 43 48.2 58.2 61.2 68.2 71.2 75 83 87 91 95 99 103 111 121 131
